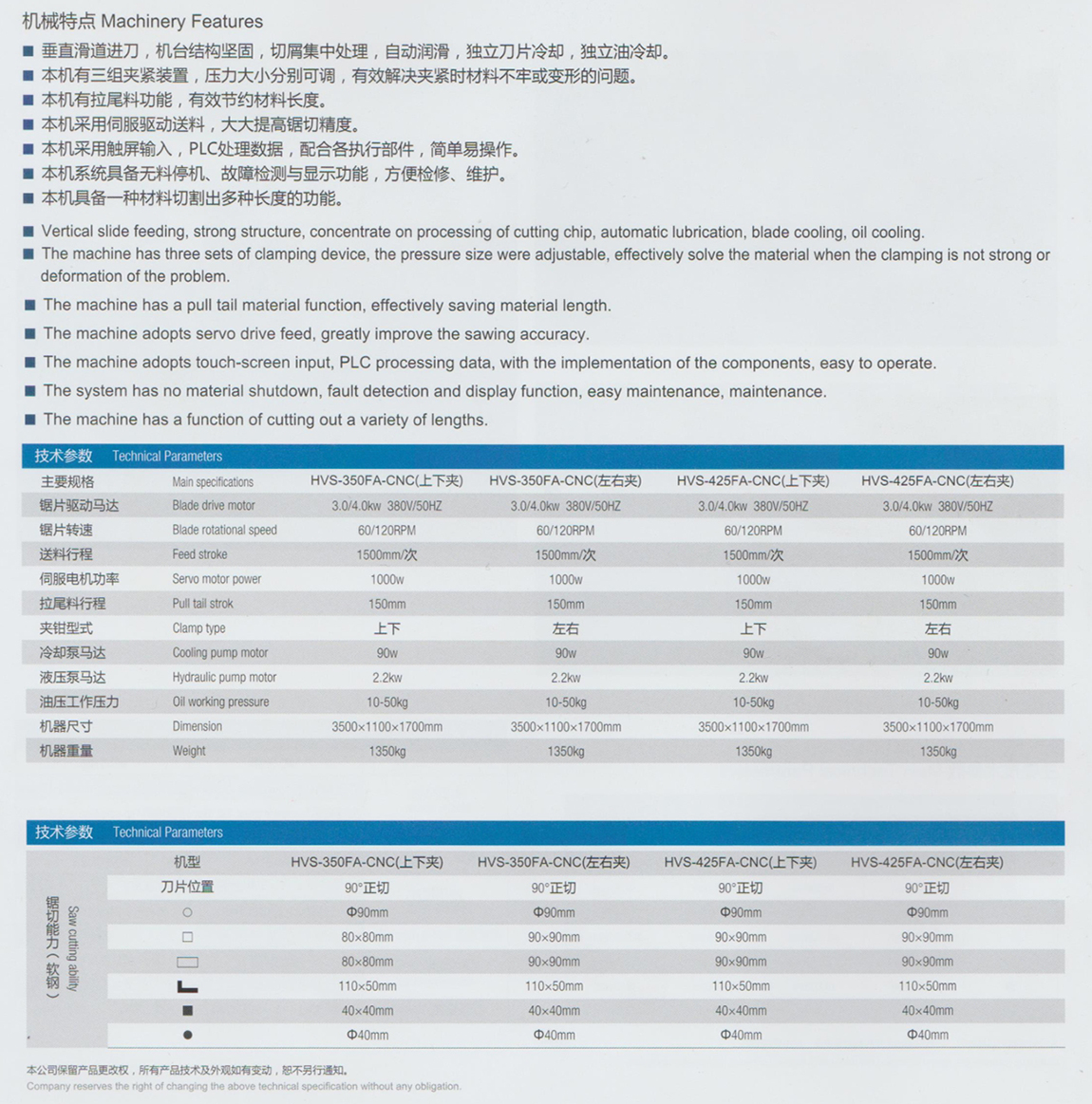

一、伺服全自動切管機技術參數：

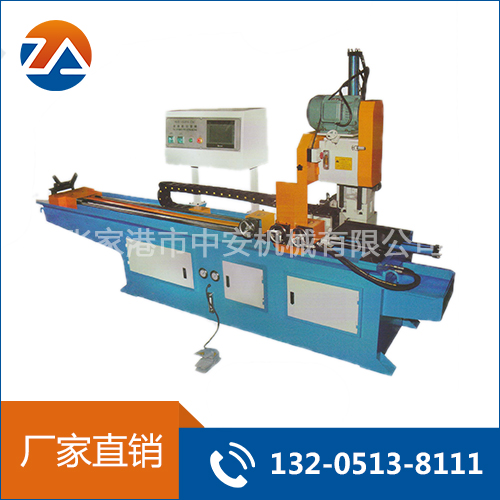

全自動切管機型號：HVS-425FA-CNC(伺服送料)
主要技術參數如下：
型號	HVS-425FA-CNC
最大適用碳管鋼材	Φ130mm
送料長度材料	夾送無限制
適用鋸片	Φ280mm-Φ450mm
送料速度	Max.1000mm/s
送料精度	±0.1mm
送料行程	1.5m
主軸轉速	44/22（快速50/110）
切管能力	208/104
液壓系統馬達	4kw
機器重量	2000kg
機器尺寸L*W*H	2700×1100×1750mm
低壓電氣元件	施耐德
繼電器	日本 歐姆龍
變壓器	蘇菱
電源開關	明緯
行星減速機	亨特
送料伺服電機	三菱

二、設備配置
1、液壓件

名    稱	產   地
油泵	臺灣研華
溢流閥	臺灣研華
進刀電磁閥	臺灣研華
夾管電磁閥	臺灣研華
液壓油缸	臺升制造
油缸“O”型圈	臺灣頂基
油缸UN圈	臺灣頂基

2、電器配置

名  稱	產 地
機床變壓器	九州集團有限公司
交流接觸器	施耐德
熱過載繼電器	施耐德
啟動，急停按鈕	施耐德
熔斷器底座	施耐德
接近開關	日本歐姆龍
開關電源	臺灣明緯
小型斷路器	施耐德
電機	南通遠邦

三、主要特點：
1、垂直滑道上下進退刀，夾緊方式左右夾，鋸切穩定，精度高；
2、消除齒隙回彈的高效率減速機構，重切削鋸片壽命更長；
3、送料結構堅固，動作精確，浮動式料座，不傷工作表面；
4、特殊設計的主夾鉗，夾持力強又可靠安全；
5、滑道自動給油循環，機器平穩壽命長；
6、冷卻液自動循環，確保切面光滑，鋸片長壽；
7、控制按鈕集中在表面板上，操作方便；
8、配備過流式保護裝置及鋸切數量設定暨設定計數裝置；
9、配備鋸切長度顯示裝置及無料停機置；
10、切屑集中處理，方便又干凈。
11、機器有自動拉尾料功能，工件最后余料30mm長度，節省材料。
12、主傳動采用全齒輪機構傳動。
13、采用液壓進給方式進刀，穩定可靠。
14、機器的液壓系統設風冷卻裝置，便于用戶控制油溫。
四、標準配置：
1、 基本機臺
2、 油壓系統
1. 輔助材料：
• 機器在交付時不包含機器使用的液壓油和潤滑油等輔助材料。
• 機器電柜到用戶現場電源之間的電源線由用戶提供。
• 機器需要試切的管子或其他型材由用戶提供。
2.  切管工藝：
• 設備滿足提供的圖紙要求，所制產品質量不底于產品實樣，切割面光滑無毛刺。
• 按需方提供圖紙或者樣管件制作模具。
• 加工管件表面無明顯傷痕。。
3. 液壓系統技術特點：
• 油壓系統設計合理、可靠，并有吸油過濾系統保證液壓油的清潔。
• 油壓系統有的封閉油箱，油箱內有多油腔技術設計。
• 油箱還設計有便于清理的油箱窗口。
• 管路布置合理、整齊、牢固，無滲漏。
4. 電氣控制介紹
• 機器適合于溫度10–45℃，20℃時的最大相對濕度為90％的環境正常工作。
• 所有電氣設備(設計、制造、安裝)符合IEC標準。
• 按照三相五線制配線設計電路，保護接地與工作零線分開。
• 在移動控制臺上安裝有急停按鈕。
• 急停按鈕采用紅色蘑菇頭自鎖按鈕，其常閉點觸點用于安全回路。
• 電氣配線（電線及電纜）均有明確標號，并與原理圖一致。
• 分立的總電箱和設備的連線采用線槽或金屬管連接，不直接使用電纜。
• 所有電線連接全部通過端子板連接，沒有直接對接的接點。
• 導線接點全部采用壓接接線端子。
• 設備線路移動部分比較長的線路，全部采用吊環布線或坦克拖鏈布置。
• 采取防護措施，能防止水、灰塵、油污進入電柜。
• 所有分離箱體，包括電柜、控制臺、液壓站等均有接地設施。
• 電機設計有相應的過流保護功能。
