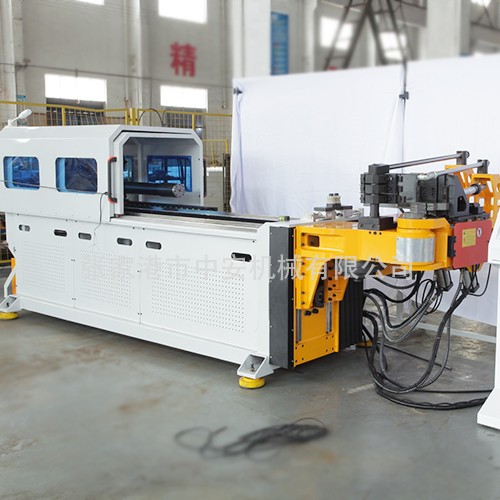

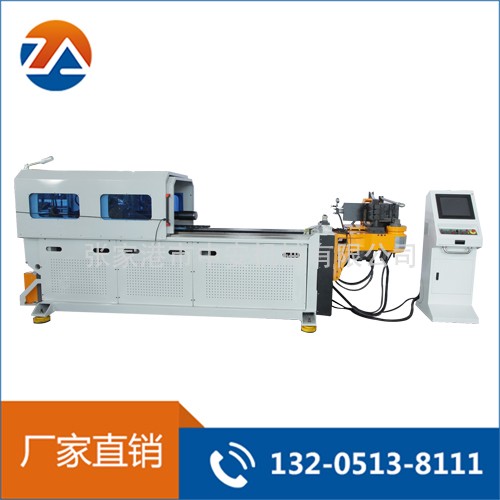

DW-50-CNC-5A-3S三維數控全自動彎管機技 術 參 數一、DW-50-CNC-5A-3S三維數控彎管機技術參數最大適用碳鋼管材彎曲半徑2 0D為例Φ38&
|
最大適用碳鋼管材彎曲半徑2.0D為例
|
Φ38×3.0t
|
|
|
單次最大送料長度
|
2600mm
|
|
|
送料方式
|
直送或夾送
|
|
|
最大彎曲半徑（圓管）
|
80mm
|
|
|
最大彎曲角度
|
190°
|
|
|
最大半徑差
|
70
|
|
|
每管件可設定管數
|
99彎
|
|
|
工作速度
|
彎管速度
|
Max.166°/秒
|
|
轉管速度
|
Max.342°/秒
|
|
|
送料速度
|
Max.700mm/秒
|
|
|
機頭平移速度
|
Max.260mm/秒
|
|
|
機頭升級速度
|
Max.120mm/秒
|
|
|
精度
|
彎管角度
|
±0.1°
|
|
轉管角度
|
±0.1°
|
|
|
送料長度
|
±0.1mm
|
|
|
機頭平移
|
±0.1mm
|
|
|
機頭升降
|
±0.1mm
|
|
|
資料輸入方式
|
坐標值（XYZ)或工作值（Y.B.C)
|
|
|
B轉管伺服電機功率
|
750W
|
|
|
C彎管伺服電機功率
|
5.0KW
|
|
|
Y送料伺服電機功率
|
1KW
|
|
|
X移模伺服電機功率
|
400W
|
|
|
Z上下換模電機功率
|
2.0KW
|
|
|
油壓電機馬力
|
4KW
|
|
|
機器毛重量（kg)
|
1950kg
|
|
|
機器尺寸L.W.H(mm)
|
4300×1200×4200
|
|
