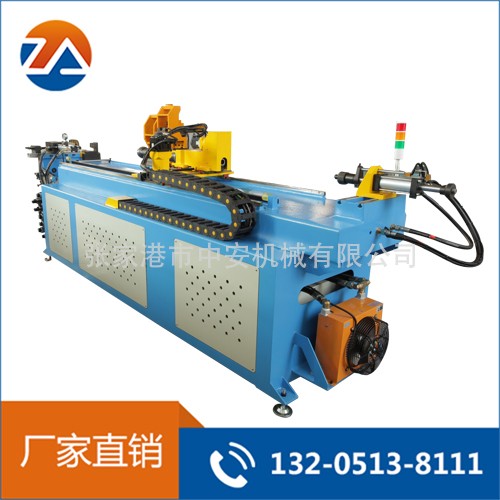

技 術 參 數一、DW-50-CNC-3A-1S三維數控彎管機技術參數最大適用碳鋼管材彎曲半徑2 0D為例Φ50×2 0t單次最大送料長度2400mm送
|
最大適用碳鋼管材彎曲半徑2.0D為例
|
Φ50×2.0t
|
|
|
單次最大送料長度
|
2400mm
|
|
|
送料方式
|
直送或夾送
|
|
|
最大彎曲半徑（圓管）
|
260mm
|
|
|
最大彎曲角度
|
190°
|
|
|
最大半徑差
|
80
|
|
|
每管件可設定管數
|
99彎
|
|
|
工作速度
|
彎管速度
|
Max.142°/秒
|
|
轉管速度
|
Max.270°/秒
|
|
|
送料速度
|
Max.800mm/秒
|
|
|
機頭平移速度
|
無
|
|
|
機頭升級速度
|
無
|
|
|
精度
|
彎管角度
|
±0.1°
|
|
轉管角度
|
±0.1°
|
|
|
送料長度
|
±0.1mm
|
|
|
機頭平移
|
±0.1mm
|
|
|
機頭升降
|
±0.1mm
|
|
|
資料輸入方式
|
坐標值（XYZ)或工作值（Y.B.C)
|
|
|
B轉管伺服電機功率
|
750W
|
|
|
C彎管伺服電機功率
|
5KW
|
|
|
Y送料伺服電機功率
|
1000KW
|
|
|
X移模伺服電機功率
|
無
|
|
|
Z上下?lián)Q模電機功率
|
無
|
|
|
B側輔推電機功率
|
無
|
|
|
油壓電機馬力
|
5.5KW
|
|
|
機器毛重量
|
2300kg
|
|
|
機器尺寸L.W.H(mm)
|
4350×1400×1900
|
|
